Electro: Merubah AM/FM Ke SW 1

Saya ingat betul receiver yang digunakan NATIONAL 3 band MW,SW1 dan SW2.
saat ini susah sekali mendapatkan radio, berkualitas bagus seperti dulu.
Di blog rekan-rekan memang banyak ditawarkan radio jaman dulu dengan kondisi NOS (new old stock).
Itu pun ditawarkan dengan harga yang sangat tinggi.

Demi mengenang masa-masa indah dulu, saya membeli radio FM,MW,SW1 dan SW2.

merk trade INTER***ONAL, ternyata yang ada cuma FM dan MW.
sedangkan SW1 dan SW2 tidak ada, dengan rasa penasaran saya buka chassing-nya, cuma ada 2 SPOEL OSC yaitu FM dan MW.
sedangkan rekan-rekan QSO di freq. SW1 (3,5Mhz s/d 4,1Mhz).
dan di dalam radio cuma ada IC TA2003 (sebagai radio) dan IC LM386 (sebagai AF amplifier).

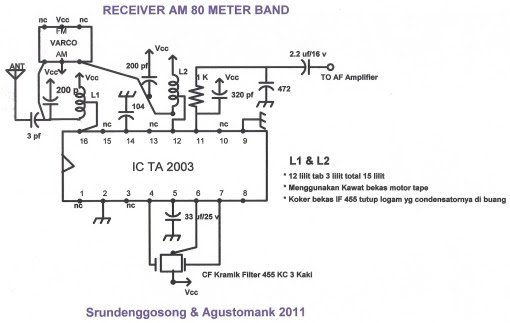

Muncul ide nekat saya gimana jika radio dirombak total dan hanya SW1 saja, setelah mendapatkan gambar dan data IC TA2003. mulailah corat-coretnya.
Untuk L1 dan L2 dibuat sama karena selisih
freq. cuma 455Kc, jadi tdk begitu terpaut jauh.
ke-2 lilitan menggunakan bekas IF 455 Kc, yang
dari besi ( kita biasa beli satu set, kuning,putih dan hitam). atau mengambil dari rongsokan radio, jangan menggunakan koker terbuka, karena akan selfosilasi antara spoel receive(BPF) dan spoel oscilator.

Sebelum kita gunakan L1 dan L2 kita buang C yang ada pada IF tersebut, kemudian kita buang semua
lilitan bawaan-nya dan kita lilit ulang 15 lilit dengan 12 lilit tab 3 lilit. saya mendapatkan freq. kerja
di sekitar 3MHZ s/d 5MHZ.dengan menggunakan kawat email bekas motor tape.
Kita membuat lay out dan lay in dari kertas milimeter, karena kita harus menyesuaikan PCB bawaanya.(PCB bawaan gambar paling kanan). sedangkan lay in, dengan kertas milimeter (gambar tengah). sedangkan PCB baru bagian kiri, dengan digambar manual pakai spidol anti air pilot/snowman.
Kemudian kita larutkan dengan feritclorit, setelah kita bersihkan tinta dgn tinner, kita lapis PCB dengan gondorukem direndam di tinner.
agar supaya PCB tdk mudah korosif dan mudah untuk di solder.
Selektivitas radio ini tergantung pada capasitor pada
antena sebesar 3 pf, jika dibuat 10 pf radio seperti
kotor banyak QRM. ternyata ideal di 3 pf.
Untuk keramik filter saya gunakan 4 buah, dengan resiko temen2 yang tdk zerobeat maka tdk akan
terdengar.
Sebaiknya saat tune up pertamakali c antena 3 pf tdk
dipasang dulu, setelah ketemu freq.kerja VFO baru kita pasang c antena sebesar 3 pf.
Ternyata perusahaan PANASONIC menggunakan IC TA2003 untuk product-nya yaitu radio 4 band FM,MW,SW1 dan SW2 dengan brand RL-4249 MK3.
Toeslag,….
Masih ingat radio jenis ini?
kata boss2 yang on air di 80 meter band
AM, ini receiver idola,…
Dengan Rp10,000. kita sudah mendapatkan
chassing, speaker dan pcb+komponen yg
sudah karatan (kayaknya radio ini bekas
kebanjiran). Untungnya speaker-nya masih
hidup.
Radio jenis seperti ini masih banyak di pingir
jalan dan yang tdk kalah penting adalah speaker
bawaan-nya yang masih hidup. menurut pengalaman dengan jenis speaker bawaan radio tersebut, dengan beli di toko. harga, ukuran, dimensi dan ohm-nya yang sama, ternyata lebih bagus dengan
speaker bawaan-nya. (saya sendiri tdk tahu sebabnya?).
Kemudian langkah berikutnya copy dimensi PCB-nya, terutama untuk tata letak VARCO dan POTENSIO
ON/OFF-nya. agar match dan terpasang kuat pada chassing.
Bagi boss2 yang suka menyolder langsung ke PCB juga go a head, tapi kata simbok membuat PCB dengan lay out kertas milimeter mempunyai filosofi,…
Bahwa kita dalam menjalani hidup tdk grusah-grusuh(ngawur), paling tdk sudah kita rencanakan dengan hati2.
Jika pun terjadi kesalahan,…yang penting kita sudah berusaha sebaik-baiknya.
THIS’S IT lay in/lay out PCB,…..
Jika dinikmati dan dirasakan dengan seksama, radio bekas banjir ini lebih sensitif dan selektif, di banding
dengan originalnya,…gak percaya? maka coba saja sendiri dan nikmati sensasinya,….
POWER AMPLIFIER DAN SIGNAL METER UNTUK RECIEVER SW1 80 METER BAND

Untuk keterangan lebih lanjut kamu buka :http://srundenggosong.blogspot.com/2011/04/am-receiver-80-meter-band.html
REKONDISI RADIO JADUL TRANSISTOR MENJADI RADIO IC

Dengan penampilan jadul memakai box radio lama tapi isi sudah berbeda membuat kesan anti kamu bisa memakai sekema di atas untuk SW1 dan memakai sekema di bawah ini untuk AM nya atau kamu bisa menggabungkan keduanya, semua perlu ketrampilan tersendiri.
