Rangkaian Bass-Trable Audio Tone Control

This is a simple tone control can be used in may audio applications. It can be added to amplifers, used as a stand alone control module, or even built into new and exciting instruments.

Tone Control 3 Nada Baxandal

Rangkaian tone control 3 nada baxandal pada gambar rangkaian dibawah dapat digunakan pada power amplifier dengan sumber tegangan simetris maupun tunggal. Pada aplikasinya tone control ini dapat digunakan pada power amplifier mobil maupun power

Hi-Fi Preamplifier

Introduction
A complete hi-fi preamp including tone controls (and with provision for PCB mounted pots) is something I have avoided, since the pots that are available in different parts of the world are not necessarily compatible. Due to demand, this project has been developed (along with a complete PCB) to fill the gap in the lineup available from ESP.

Merakit Stereo Power Amplifier LA4508 pada PCB Dot Matrik Multi Fungsi

Kali ini kita akan merakit stereo power amplifier yang biasanya digunakan untuk kompo atau home audio dirumah. Beberapa merk audio menggunakan rangkaian amplifier stereo LA4508 ini pada compo merk Polytron, Sony dan Sanyo. Menghasilkan daya sebesar 2x 8,5 watt sudah

Rangkaian Subwoofer Menggunakan Bridge LA4440 dengan 12dB Pasif Low Pass Filter

Kali ini saya memperkenalkan rangkaian power subwoofer mini menggunakan IC LA4440 yang di bridge atau BTL, dengan menggunakan pasif low pass filter (LPF) berkekuatan 12 dB per oktaf. IC LA4440 merupakan model chip-amp yang cukup lama di kenal dan sangat populer. Praktis semua komponennya mudah didapatkan di toko elektronik di kota anda.

Kita mulai pembahasan dari low pass filter-nya. Kita mengambil LPF model pasif karena tidak akan merubah warna suara aslinya, jadi hanya akan mengangkat frekwensi rendah yang ingin kita teruskan ke bagian power subwoofer. Jadi relatif lebih aman dari dengung (hum) atau distorsi suara jika di banding dengan aktif LPF. Sedang kekurangannya akan terjadi pelemahan sinyal audio yang signifikan. Namun hal ini tidak akan menjadi kendala karena langsung akan kita umpan pada bagian power amplifier.

Perhitungan frekwensi LPF-nya meggunakan rumus 1/2 * pi * R * C, di mana frekuensi dalam hertz, pi mempunyai nilai 3,14 sedang resistor dalam ohm, serta kapasitor dalam farad. Untuk respon frekwensi yang anda inginkan silakan anda merubah sendiri rangkain komponen resistor dan kapasitornya menyesuaikan dengan spesifikasi woofer dan setting volume udara dalam kotak subwoofer anda.

Pada bagian power amplifiernya IC LA4440 pada dasarnya adalah didesain untuk perangkat stereo yang menghasilkan daya sebesar 2x 6 watt, sedang pada mode bridge akan menghasilkan daya sebesar 19 watt, yang cukup mampu untuk menghasilkan tendangan bass pada subwoofer di kamar atau dalam mobil.

Rangkaian subwoofer ini bisa diterapkan untuk memperkuat tendangan bass di mobil atau car audio dan juga bisa di aplikasikan untuk perangkat audio di rumah, misalnya untuk speaker PC.

Merakit Amplifier OCL TIP2955 TIP3055 Untuk Power Subwoofer atau Modul HiFi

Rangkaian Modul OCL Power Amplifier TIP2955-TIP3055 atau MJ2955-2N3055

Kali ini saya mengajak anda untuk merakit modul power amplifier jenis output capasitor less (OCL). Rangkaian OCL ini termasuk dalam kategori mudah dirakit karena rangkaiannya sangat sederhana dan tidak memerlukan setting bias, tinggal bikin jalur PCB, pasang komponen dan bisa digunakan. Jadi sangat cocok untuk proyek DIY audio pemula yang ingin merakit amplifier sederhana namun menghasilakan daya yang cukup besar.

Layout PCB dan Komponen OCL Amplifier TIP2955-TIP3055

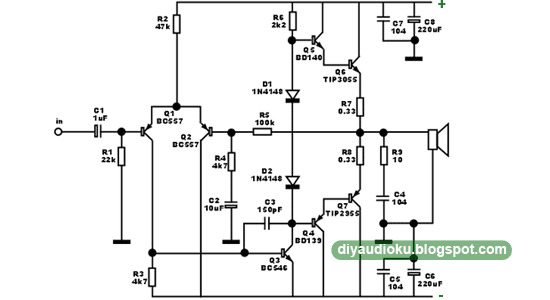

Seperti terlihat pada gambar rangkaian amplifier OCL diatas, tidak ada yang perlu di setting, jadi merakit modul OCL power amplifier ini semudah merakit amplifier yang menggunakan IC.

Rangkaian pemancar FM 2 Tingkat

pada gambar berikut dibuat mengunakan 2 bauh transistor BC458. Rangkaian
pemancar FM ini bekerja pada range frekuensi FM broadcast 88MHz – 108
MHz. Rangkaian pemancar FM 2 transistor ini memiliki jarak pancar hingga
jarak 20 – 30 meter. Untuk
