BOOSTER PEMANCAR FM 100 WATT

BOOSTER PEMANCAR FM 100 WATT

Saya melakukan beberapa perubahan seperti pada bagian buffer 2SC2053 hanya mengganti resistor untuk tegangan bias. Bagian final 2SC2053 diganti dengan 2SC1971. Dengan perubahan ini output RF yang dihasilkan sekitar 3 watt.

Sedangkan RF Power Amplifier 2SC1971 diganti menggunakan 2SC1946A dan 2SC2782. Dengan RF PA ini daya output yang dihasilkan bisa mencapai 100 lebih watt pada tegangan 15 volt DC. Total arus terukur pada struktur rangkaian pemancar ini sebesar 14 amper DC.
Terlihat disini bahwa bagian PA board (2SC1946A & 2SC2782) pernah terbakar pada bagian jalur PCB-nya dikarenakan miss-tuned dan saya ganti dengan plat dan kawat tembaga.
PCB PA RF harus menggunakan bahan dari fiber 2 sisi (double layer) dan setiap titik/lubang pada jalur dimaksudkan untuk menghubungkan sisi atas dan bawah. Gunakan kawat tembaga yang kurang dari 1mm dan di-solder atas dan bawah, lihat gambar PCB dan layout penataan komponen pada gambar di bawah.

Daftar Komponen:
* R1, R2 —– 1 ohm/ 1/2 watt, karbon
* R3 —– 15 ohm/ 1/4 watt
* C1, C2, C12 —– 10nf, keramik
* C4 —– 22pf, 15pf keramik diparalel kapasitor variable 25pf
* C5 —– 60pf, kapasitor variable (plastik)
* C6 —– 1nf, keramik
* C7 —– 34pf, 22pf, 15pf keramik diparalel
* C8 —– 15pf, keramik
* C9, C10 —– 15pf, silver mika 250v
* C11 —– 120pf, kapasitor variable
* L1, L3 —– Tembaga 1 mm, diameter 5 mm, 3 lilit
* L2 —– Tembaga 1.2 mm, diameter 5 mm, 3 lilit
* L4, L5 —– Tembaga 1 mm, diameter 5 mm, 6 lilit
* FB1, FB2,FB3 —– 2 Ferrite bit diseri
* FB4, FB5 —– 1 Ferrite beat (6 lubang), dililit tembaga 1 mm sebanyak 2 lilit
Lihat: PCB dan penataan komponen
Catatan:
* C11 di-adjust hingga arus (amper meter) menunjukan pembacaan yang minimal, misal pada tegangan 15VDC arus terukur kira-kira 14 Amper DC.
* C9 dan C10 sebagai low pass filter perlu disesuaikan. Sebab ini juga mempengaruhi arus yang terpakai, biasanya bila belum tepat arus terukur tinggi sekali hingga 20 amper lebih dan RF output kurang dari 40 watt, hal ini perlu diperhatikan dan jangan biarkan terlalu lama sebab akan mempangruhi kondisi transistor. Tuning yang tepat akan menunjukkan arus terukur semakin rendah.
* Diperlukan pendingin tiup yang cukup baik, sebab bila temperatur naik akan mempengaruhi efisiensi beberapa komponen seperti kapasitor keramik
* Ukuran PCB 8 x 16 cm, layout bisa dicetak dengan menyesuaikan ukuran yang sebenarnya.
* Sebaiknya diawali dengan menggunakan tegangan 12VDC dan kondisi power supply yang digunakan harus benar-benar stabil.
Sumber : http://www.oocities.org/inoor_9000/pages/Galeri2.html#ixzz11kkfiaWw

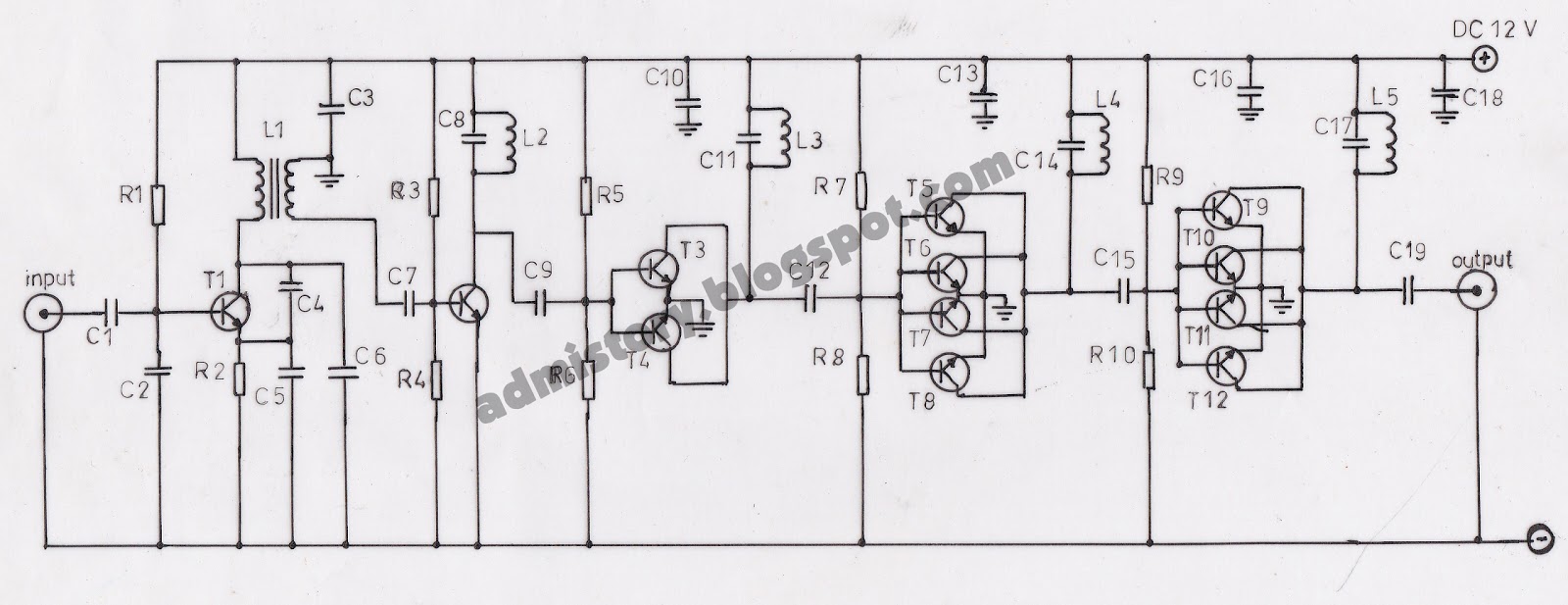

BOOSTER PESAWAT HT (HANDY TALKY) 50 WATT

Sumber : http://wimielcom.wordpress.com/2011/03/24/
BOOSTER PEMANCAR 2 METER BAND 10 WATT

Booster HT (2 meter band) 10 Watt juga bisa dilihat di : booster-pemancar-2-meter-band-144-mhz-10-watt

MEMBUAT BOOSTER UNTUK TV, ANTENA PRAKTIS GANTUNGAN BAJU & TUTUP PANCI

Anda tinggal di tempat yang penerimaan televisi nya sangat buruk, misalnya di pedesaan atau walau pun anda tinggal di perkotaan bisa jadi anda kesulitan menangkap penerimaan siaran televisi hal ini biasanya karena lokasi kota anda jauh dari stasiun pemancar televisi atau sebab lainya karena berada di lembah atau terhalang oleh pegunungan. Untuk yang tinggal di kota besar seperti Jakarta misalnya nggak memerlukan Booster karena dengan memasang antenna luar dengan ketinggian 5 meter saja sudah mendapatkan 14 stasiun televisi swasta.
Biasanya jika anda mengalami hal ini yaitu penerimaan siaran televisi yang lemah solusinya adalah dengan meninggikan antena luar sehingga bisa mendapatkan penerimaan yang lebih baik, tapi harap berhati hati jika antena luar terlalu tinggi akan membahayakan, waktu musim hujan karena biasanya akan menjadi incaran petir dan jika ada angin kencang juga bisa tumbang menimpa rumah tetangga . Lain lagi ceritanya jika anda mempunyai uang berlebih anda tinggal pasang antena parabola, atau berlangganan TV Kabel . Hal ini nggak usah di bahas lebih jauh karena topik bahasan kita adalah hal yang sederhana dan tidak membutuhkan banyak biaya dan bangga dengan hasil karya sendiri .
Kita lanjutkan bahasan kita, mengingat hal itu maka pasanglah antena luar dengan ketinggian yang sedang saja sehingga aman dan tambahkan Rangkaian Booster UHF berikut ini untuk memperkuat penerimaan siaran televisi .
Daftar Komponen:
R1,R3,R4,R5 = 1K
R2,R6 = 150 OHM
C1 = 10PF
C2,C3,C4,C5,C7,C8,C9 = 1000 PF
C6 = 100 PF
D1,D2 = DIODA ZENER 6 V
Q1, Q2 = 2SC 2026
L1,L2 = Diameter kawat 0.8 mm. Koker 5 mm (dengan inti udara) 1- 1.5 lilitan
Semua resistor ¼ watt toleransi 5 %.
Input berasal dari antena luar dan output di sambungkan ke penerima televisi.

Agar boster ini berkerja dengan baik gunakan power suplay seperti dibawah ini :

Daftar komponen power supply untuk booster UHF:
R1,R2 = 1K
R3 = 47 Ohm
R4,R5 = 10 K
VR = 10 K
C1 = 1000 Uf 25 v
C2 = 100 Uf 25v
D1,D2 = 1N4001
D3 = ZENER 3 V
Q1 = C1061
Q2 = C828
TRAFO = 500 mA 12 V
Komponen VR berfungsi untuk mengatur tegangan output dari Power Suply sekaligus
juga akan mengatur Gain dari Rangkaian Booster TV UHF
Sumber : http://lowoijo2.blogspot.com/2009/08/membuat-booster-uhf-untuk-televisi.html
=====================================================
ANTENA TV DARURAT DENGAN GANTUNGAN BAJU

http://youtu.be/c26FTeArau4
=====================================================
ANTENA TUTUP PANCI

Suatu cara yang unik dan praktis serta hemat biaya dengan
hasil yang maksimal bagus dengan bikinan sendiri,penuh
kreatifitas.
Ebook ini hanya untuk kalian semua yang bingung karena gak
ada uang untuk beli antena tv uhf,mungkin karena lagi bokek
atau harga antena di toko sekarang 2 kali lipat dengan harga
dulu.
Antena ini saya bikin karena untuk membantu anda yang
membutuhkan.hitung-hitung ini bulan ramadan berbuat
kebaikan adalah ibadah.
Antena ini saya buat karena antena uhf saya rontok semua
karena terkena angin sehingga robohmungkin karena
penyangganya dari bambu dan udah usang.
Saya coba ganti bambu penyangganya yang baru hasilnya
ternyata tv hasilnya buruk banget dan banyak semutnya
berkeliaran di tv siapa yang gak jengkel coba….heee…
Saya coba rakit antena yang biayanya hampir gratis yaitu dari
tutup panci dan plat nomor sepedamotor bekas itu sajamodal
utamanya.
Di sini saya ajarkan cara buatnya:
Bahan-bahan:
1.tutup panci bekas dengan diameter sekitar 33cm
2.Plat nomor sepedamotor yang gak terpakai
3.Solasi plastik yang hitam
4.Almunium / Tembaga silinder 20 cm
5.Kayu reng 1m
6.Paku kecil
Setelah semua siap baru kita kerjakan ….amati gambar berikut!
Potonglah plat nomor dengan ukuran sebagai berikut:
Plat nomor anda bagi 2 dulu pada tengahnya lalu gunting sesuai gambar dan
ukuran!setelah selesai langsung pada langkah berikutnya….
potong kayu reng 8 cm untuk tengah
penyangga drifer yang berbentuk kupu kupu.
Langkah selanjutnya yaitu
potong kayu lagi untuk memasang pipa
alumunium.alumunium yang 20 cm tadi di potong jadi 2 terus ikat pakai solasi hitam
dengan jarak 5cm.dan siap susun…..!
2cm
Jarak tengah driver
Kabel bisa anda pasang pada ke dua driver sesuka anda yang penting tidak
bersentuhan.bila bersentuhan bisa konseting.
Semoga cara pembuatan antena ini berhasil,karena saya sendiri
sudah membuktikanya.dan saran saya untuk lebih bagus gunakan
boster yang baik.
Antena ini daya terimanya lebih bagus dari pada antena pf ataupun
antena uhf pada toko.karena bisa menyerap sinyal seperti parabola.
Cara pembuatan secara detail downloads via ziddu di : http://www.ziddu.com/download/16780682/carabuatantenauhfcafemenix.pdf.html
Atau Download melalui 4Shared di http://www.4shared.com/document/0OVr-J6Y/carabuatantenauhfcafemenix.html
MODIF PF INDOOR DENGAN TUTUP PANCI

Ternyata PF Indoor atau antena TV dalam rumah juga bisa di modifikasi dengan menambahkan tutup panci pada bagian belakang antena atau reflektor dan saya coba sendiri dengan hasil stasiun yg agak banyak semut atau buram dapat berubah menjadi lebih baik setelah memakai reflektor tutup panci ini, seperti foto dibawah ini walaupun masih darurat dengan menghubungkan PF antena dan Tutup panci dengan menggunakan kabel batang yg terbungkus dan bagian belakang tutup panci saya tahan dengan tissue agar posisinya tak berubah.

MODIF PF ANTENA OUTDOR DENGAN PLAT NOMOR MOTOR DAN KASA ALMUNIUM

Foto kiriman Kang Asep ini sangat baik dalam penerimaan siaran hampir semua stasiun lokan diterima bersih dan jelas dan tentunya email ini aku terima dari kang asep disertai foto2 semua canel tv lokal. Silahkan di coba mudah2an berhasil lebih baik dari yg dibayangkan.
AMTEMA TV INDOOR SEDERHANA

Membuat atau bikin sendiri antena tv indoor sebenarnya tidaklah sulit cukup dengan menggunakan bahan-bahan bekas saja memang hasilnya tidak semaksimal buatan pabrik apalagi dari bentuknya. Seperti kita ketahui antena TV ada yang Outdor dan ada juga yang indor dimana penempatan kedua jenis antena ini sangatlah jelas.
Antena TV outdor ditempatkan diluar rumah dan biasanya membutuhkan ketinggian yang cukup agar antena benar-benar dapat menangkap siyal yang dipancarkan dari stasiun relay. sedangkan untuk antena indor biasanya ditempatkan didalam rumah dan tidak jauh dari perangkat TV, antena indor biasanya banyak digunakan didaerah perkotaan atau dekat dengan stasiun pancar ulang / relay.
Umumnya Frekuensi TV bekerja di VHF dan UHF nah antena indor yang akan dibuat kali ini untuk UHF terus terang saja siaran yang bagus-bagus banyak di UHF seperti INDOSIAR,RCTI,SCTV, GLOBALTV,ANTV,TVONE,TRANSTV,TRANS7. sedangkan VHF seperti TVRI.
Alat dan Bahan-bahannya, wah kayak menu masakan aja yak wkwkwk
1. Alumunium Bekas dari Plat Motor
2. Pipa Bekas
3. Kawat Jemuran
4. Kaleng Bekas
5. Kabel Coaxial 75 Ohm
6. Konektor RF untuk ke jack antena TV
7. Gergaji Besi
8. Baut Scrup
9. Palu
10. Obeng
Cara merangkaianya, sebelum merangkai ada baiknya lihat ulang penampakan antena indornya.
Setelah bahan-bahan yang diperlukan ada, potong pipa sesuai keinginan anda, dan potong pipa kira 8cm untuk kedudukan plat sekaligus untuk menyambungkan kabel coaxialnya, setelah pipa 8cm tadi selesai dipotong pasang plat satu dan satunyalagi dan beri jarak antara kedua itu kira-kira 1.5cm, dan bagian tengah pipa itu berikan baut skrup atau lem ke pipa penyangga,
Dari Gambar cara Buat Antena TV Indor Sendiri terlihat, yang berfungsi sebagai antenanya adalah plat alumunium yang awalnya dari plat motor, sebelum menempatkanya potonglah plat motor tersebut dengan ukuran yang sama panjangnya kira 12 cm, ada baiknya ketok terlebih dahulu plat motor tesebut biar angka-angkaya rata, “kalau kelihatan bisa kena tilang lho .. .. .. . . . . . .”, yup gunakan bekas plat yang gak dipake ya sob..
Potong kawat jemuran 4a sepanjang 27 cm, Kawat 4b sepanjang 17 cm, dan 4C sepanjang 11 cm, pasang seperti gambar tempatkan dipipa penyanggahnya, jarak antara kawat 4a dengan tengah bagian plat tadi kira-kira 3 cm dan begitu juga jarak kawat 4b kira-kira 3 cm, sedangkan jarak antara kawat 4b dengan 4c kira-kira 4 cm.
untuk kabel coaxialnya jangan terlalu panjang secukupnya saja sebaiknya kurang dari 1 Meter, kalau kepanjangan fungsi antena berkurang karena sinyal yang diperoleh tidak begitu kuat dan tidak ada penambahan penguat seperti boster memungkinkan sinyalnya akan habis dikabel,
ini ada beberapa hasil dari antena tv indor yang terbuat dari barang bekas, ya lumayan baguslah hasilnya saat digunakan pada tv cukup bersih berikut beberapa hasil yang saya abadikan saat saya coba dengan laptop memang gambar tidak sebersih di tv tapi yang cukup ok,
antena tv indor buatan sendiri dari bahan-bahan bekas yang digunakan, selamat mencoba
ANTENA WIFI ATAU PENGUAT SINYAL MODEM USB DENGAN TUTUP PANCI

PENGUAT SINYAL MODEM ATAU WIFI TUTUP PANCI

INFO LEBIH LANJUT BISA KAMU KUNJUNGI :http://www.bang-jefri.com/2012/05/buat-antena-tv-indor-sendiri.html

Pemancar FM 12 Watt Untuk ngebrik dan broadcash

Proyek ini adalah proyek masa lalu dijaman masih jadi kuliah tahun 94an yang suka ngoprek elektronik. Dari gaul di udara lewat pemancar FM akhirnya dapat skema pemancar FM 12 W dari teman on air (Juragane Mbako dari pwt yg suka Djarum 76), cukup simpel tapi dapat dipakai ngebrik sampai puluhan KM. Gambar skema lengkap versi protel Kebutuhan tegangan 12V/5A. Antena dapat memakai 1/2 dipole, ground plane, gamma match atau lainnya dengan kabel merek Belden impendans 50 ohm. Untuk pendingin transistor C1971 PCB dilubangi sehingga transistor langung di mounting ke box atau pendingin. Bodi transistor C1971 adalah emitor yang berhubungan dengan ground.

Dan inilah contoh setelah selesai :

Antena gamma match :
Antena gamma match merupakan antena 1/2 lamda dengan tambahan matching impedans yang lebih fleksibel pengaturannya (var kapasitor) dengan menggeser-geser lewat gamma match/roadnya. Jenis antena ini pernah saya rakit (th 1994) dan dipakai untuk pemancar FM dengan hasil bagus pada settingan impedans yang pas. Pengukuran SWR dapat stabil 1:1 cukup kecil. Sayang waktu itu belum ada dokumentasi fotonya Antena saya pasang vertikal hanya drivennya saja di dalam kamar setinggi 170 cm dengan kabel belden RG 58 dapat mencapai paling tidak -+5 Km (dari wirobrajan Gg. Gatotkoco sampai sekitar alun-alun kraton YK) apa lagi jika dipasang diluar rumah dan pada ketinggian cukup tinggi.

Gambar di bawah ini sekema Pemancar FM dengan tabung :

TRANSISTOR YANG SERING DIGUNAKAN DI PEMANCAR FM

Yang sebelah kiri yg asli dengan body lebih besar dengan tulisan yg cukup jelas dan rapi coba bandingkan dengan transistor aspal di sebalah kanannya.
SKEMA PEMANCAR FM TRANSISTOR :

SKEMA PEMANCAR FM TRANSISTOR SEDERHANA JANGKAUAN JAUH

Untuk keterangan lebih lanjut bisa di lihat di http://guru.technosains.com/FM-Breaker.htm

BOSTER 50 WATT PEMACAR FM :
Skema Rangkaian :

Skema PCB Rangkaian Boster FM 50 Watt :

Daftar Komponen :
TR1 ………………. SC1971.
TR2 ………………. SC1964.
C1, 4 ……………… 8 pF ( kondensator trimmer batu ).
C2, 5 . ……………..10 pF ( Kondensator trimmer batu).
C7, 8 ……………….20 pF ( Kondensator trimmer batu).
C3, 6 ……………… 2200 mF/50 V.
L1, 4, 7 …………. Diameter kawat 2mm
Diameter inti udara 8mm .
Jumlah lilitan= 3 lilit.
L2, 5 …………… Diameter kawat 2mm
Diameter inti udara 8mm
Jumlah lilitan= 9 lilit .
R1, 2 …………….. 100 ohm / 2 watt.
L3, 6 …………….. Diameter kawat 0,4mm
*.Catatan : Untuk R1, 2 dan L3, 6 dililitkan bersama .
Cara merakitnya :
1. Kamu beli papan PCB polos di toko elektronik, lalu kamu lukis menggunakan spidol hitam hitam sesuai dengan gambar di atas kemudian rendam pada larutan feriClorida .Tunggu sampai
bagian yang tidak terkena spidol hilang .
1. Kamu beli papan PCB polos di toko elektronik, lalu kamu lukis menggunakan spidol hitam hitam sesuai dengan gambar di atas kemudian rendam pada larutan feriClorida .Tunggu sampai
bagian yang tidak terkena spidol hilang .
2. Setelah papan PCB sudah jadi, bersikan sisa tinta spidol dengan menggunakan kertas amplas halus kemudiaan libangilah pada bagian transistor( TR1, 2 ) membentuk kotak sesuai dengan bentuk transistor itu agar bisa menempel pada plat pendingin .
3. Pasanglah komponen-komponen pada tempatnya sesuai dengan gambar di atas, ingat kaki transistor jangan sampai terbalik .
4. Setelah semua komponen telah terpasang, sambungkan output dari pemancar 5 watt ke input Booster .
5. Di bagian output Booster, kamu pasang Dummy Load sebagai pengganti antena sekaligus untuk mengukur besaran daya keluaran dari Booster yang telah kamu rakit .
6. Sambungkan juga kabel tegangan DC 12V pada Booster, ingan jangan sampai terbalik kabel(+)
dan (-) nya .
7. Untuk mengoptimalkan daya keluaran pada booster, lakukan penyetelan dengan mentrim kondensator trimmer (C1, 2, 4, 5, 7, 8 ) dan merenggangkan Lilitan( L1, 4, 7 ) sampai kamu mendapat daya keluaran yang maksimal .
8. Bila Daya keluran Booster sudah maksimal, kamu bisa mencobanya dengan menyambungkan ke Antena Pemancar FM .
9. Untuk mengetahui kekuatan modulasi dan mengatur ketepatan antena, gunakan SWR Meter .
10. Untuk kabel antena gunakan kabel koaksial RG 58 atau RG 8 yang berimpedansi 50 ohm .
Sumber : http://rahmattehnik.blogspot.com/2010/06/cara-merakit-booster-pemancar-fm-50watt.html
Untuk membuat booster pemancar FM ini bisa kamu lihat juga di http://encepnurdinbogor.wordpress.com/2012/04/01/boster-2sc1971-dengan-driver-2sc2053/
PEMANCAR FM TANPA TRIMER :

PEMANCAR FM RONICA/SATURN (SUDAH BENTUK KIT DI PASARAN)

Modifikasi dari rangkaian Pemancar FM yang ada di pasaran (tipe S-083 dari Saturn). Rangkaian S-083 hanya menghasilkan daya kurang lebih 1 Watt. Dengan sedikit modifikasi, penyederhanaan dan penambahan booster akan didapatkan daya akhir 12 Watt. Rangkaian S-083 terdiri atas 3 bagian, yaknik bagian osilator, Penyangga tingkat pertama (Buffer 1) dan Penyangga tingkat kedua (buffer 2), lihat di Gambar 4 (Komponen yang diberi tanda * adalah bagian yang dimodifikasi )..
Setelah dicoba, osilator S-083 hasilnya cukup memuaskan, selain stabil osilator tersebut menghasilkan sinyal yang kuat. Karena itu bagian osilator dipakai tanpa modifikasi. Transistor di Tingkat penyangga pertama (Buffer 1) yang semula menggunakan C2053, diganti dengan transistor C930, tipe dengan harga yang jauh lebih murah dan mudah diperoleh dipasaran. Untuk keperluan itu nilai R6 diganti menjadi 10K, untuk memberi bias yang sesuai bagi transistor C930.
Kapasitor 33pF pada kaki kolektor transistor penyangga diganti dengan trimmer C8 bernilai 5-60pF untuk mempermudah penalaan. Transistor di Tingkat penyangga kedua (Buffer 2) yang semula C710 diganti pula dengan C930, dan kapastor pada kolektornya juga diganti dengan trimmer C11 bernilai 5-60 pF. Pada keluaran tingkat kedua diberi tambahan induktor dan kapasitor yang berfungsi sebagai penyesuai impedansi, sehingga Impedansi keluaran dari penyangga tingkat akhir yang kurang lebih 380 Ohm dirubah menjadi 50 Ohm.

Skema rangkaian Exciter
Saat merakit sebaiknya jangan tergesa-gesa dengan mengerjakan langsung secara keseluruhan, tapi kerjakan tiap bagian agar adanya kesalahan dapat diketahui lebih awal.
Bagian pertama yang dikerjakan adalah osilator, setelah selesai dirakit dapat langsung dicoba, dengan cara menyalakan radio FM pada gelombang yang kosong dan atur volume radio sehingga suara desis terdengar jelas (akan lebih mudah jika dipakai radio yang mempunyai indikator tuning). Putar inti dari koker (L1) kekanan sampai maksimal. (Dengan memutar koker kekanan frekuensi yang dihasilkan osilator makin rendah.) Ny
alakan pemancar FM, putar inti koker kekiri sampai desis pada radio FM hilang atau sampai indikator tuning menyala. Jika didapatkan sinyal yang kuat dan stabil, osilator dari pemancar ini telah bekerja dengan baik.
Bagian selanjutnya dapat mulai dirakit, setelah selesai dirakit, hubungkan rangkaian exciter (Gambar 4) seperti diagram Gambar 5. Nyalakan catu daya dan putar kedua trimmer (C8 dan C11) pada penyangga secara bergantian sampai didapatkan daya paling besar dan SWR paling kecil. Kalau rangkaian exciter bekerja dengan baik, akan didapatkan daya kurang lebih 0,25 Watt.
Sampai tahap ini exciter sudah siap pakai. Untuk mendapatkan daya yang lebih besar lagi dapat dapat ditambahkan rangkaian booster 12 Watt, sehingga akan jarak jangkauan pancaran meningkat sampai 7 kali lipat.

Skema rangkaian booster
Rangkaian booster 12 Watt pada Gambar 6, terdiri dari dua tingkat penguat transistor yang masing-masing bekerja pada kelas C, masomg-masing input dan output penguat transistor ini diberi rangkaian penyesuai impedansi.
Penguatan tingkat pertama memakai transistor C1970. Rangkaian Penguatan ini mempunyai penguatan daya 9,2dB (8 kali), sehingga dari exciter berdaya 0,25 W seharusnya bisa dihasilkan daya 2 W. Pada kenyataannya dari keluaran penguatan tingkat pertama ini hanya menghasilkan daya 1,75 Watt, hal ini disebabkan adanya kerugian dari rangkaian matching network.
Penguatan tingkat kedua memakai transistor C1971. Rangkaian Penguat ini mempunyai penguatan daya 10dB (10 kali). Sehingga daya dari tingkat pertama yang 1,75 W bisa diperkuat menjadi 17,5 W. Pada kenyataannya daya dari penguatan tin
gkat kedua hanya mencapai 12,5 Watt. Hal ini disebabkan adanya kerugian dari rangkaian matching network dan keterbatasan dari transistor C1971.
Karena panas yang dihasilkan kedua transistor cukup besar maka jangan lupa memasang pendinginan yang cukup.
Setelah booster selesai dirangkai selanjutnya booster dapat dicoba dan ditala, dengan merangkai exciter, booster, SWR & Power Meter dan Dummy Load seperti Gambar 7. Sebelum catu daya dinyalakan, semua trimmer pada booster diputar pada posisi tengah. Pastikan catu daya yang dipakai dapat memberikan arus lebih dari 3 Ampere. A
mati power meter. Power meter seharusnya menunjukkan daya beberapa watt. Putar trimmer pada booster dimulai dari bagian input sampai didapatkan daya paling besar. Ulangi beberapa kali. Seharusnya akan didapatkan daya sampai 12W.
Dari pengukuran didapatkan kebutuhan arus adalah 2,2 Ampere dan daya maksimal yang dapat dicapai adalah 12,5 Watt. Daya yang terlalu besar tentu saja akan memperpendek umur transistor tingkat akhir. Untuk itu disarankan untuk menurunkan daya keluaran dengan menurunkan tegangan supply menjadi 12 Volt.
Sumber : http://elektronika.web.id
Membuat pemancar FM menggunakan Tuner Radio FM ada di http://karyasolderanku.blogspot.com/2011/04/buat-pemancar-fm-dari-tuner-blok.html
Dan untuk modifikasi pemacar FM saturn/ronica bisa klik disini.
PEMANCAR FM STEREO 3 WATT
PCB TATA LETAK KOMPONEN PEMANCAR FM STEREO

PCB PEMANCAR FM STEREO

SUMBER : http://karyasolderanku.blogspot.com
PEMANCAR TABUNG 45 WATT SIMPEL

R1 = 15KW/2W
R2 = 1KW/10W
R3 = 1KW/10W (for biggest force in the exit you replace with short-circuit).
C1 = 50pF trimmer
C2 = 30pF trimmer
C3 = 22pF/4KV
C4, c6, c9 = 10nF/1KV
C5, c7 = 1nF/1KV
C8 = 100mF+100mF/450V (Double electrolytic)
C9, c10 = 10nF
RFC1, rfc2, rfc3 air Inductors: 15 coils diameter 8mm, from wire 1mm.
T1 = Transformer 220V/6V-1A
T2 = Transformer of configuration with being first 4 or 8W
T3 = Inductor with core ferrite (externally it resembles with small transformer but has a turn only).
D1 = BY127 rectifier
Lamp = 807 SYLV USA or EL34 or equivalent
ANTENNA = Simple dipole L/2. (L= wave length)
S1 = Main switch of catering.
S2 = Switch of catering of rise (him we close after zestacej’ the thread).
Sumber : english.cxem.net
