Data menu service tv polytron minimax

Data menu service tv polytron minimax

AGC GAIN   41

0PTION 0  00000001

OPTION 1 10010010

OPTION2  00001001

OPTION 3 00001100

OPTION4 00010000

OPTION5 00000000

OPT  LANG 00000001

H-OSD 35

V-OSD 22

V-SHIFT  00

U-BLK  08

V-BLK 08

BRTS 00

Y-DELAY 07

WBBRI  70

WBCON 100

WBCOL 50

LO AGC 38

HI AGC 39

1013

H-SHIFT  07

H-BOW 04

H-PARA 05

S-COR 27

V-LIN 14

B-DRIV 77

G-DRIVE 47

B-CUT 32

G-CUT 83

R-CUT  32

V-AMPLI 29

V CEN 24

TV LG SLIM MATI TOTAL

LG Super Slim 21FL1RD mati total

Hasil pemeriksaan ditemukan TR Horizontal D2092 dan TR fet K2961 jebol penyebabnya adalah C12n2000v kering.
Setelah penggantian komponen2 yang rusak dan tv dihidupkan saya dapatkan TR horizontal cepat panas dan gambar kurang melebar. Akhirnya coba mengganti Capasitornya dengan 2 x 6n2 yang stu dipasang ditempat semula dan yang satunya di paralel dengan dioda dumpernya dan setelah dihidupkan tv sudah kelihatan hampir sempurna gambarnya tapi setelah disentuh TR horizontalnya masih sama panasnya cepat meningkat.

Apa penyebabnya..?? semua elco sudah diperiksa dan diganti yang mencurigakan dan hasilnya tetap sama. Akhirnya coba gonta-ganti TRnya hingga ahirnya dapat TT2222 punya Samsung. Setelah dicoba beberapa menit hingga berjam2 tidak ada masalah.

Yang mengherankan kenapa dengan TR yang sama tv tidak bisa bertahan, apakah TRnya gak asli, atau ada masalah pada flyback, tapi gambar normal. Beda dengan LG Ultra Slim setelah ganti komponen yang sama TV kembali OK..

Jangan salah mengganti R tegangan dari B+ ke Flyback, ganti dengan  minimal 1 atau 0,5 ohm. karena bila ada selisih tegangan 1volt maka tv akan protek, karena ada sensor tegangan B+ yaitu TR PNP BFxxx, bisa juga diganti dgn A1015.

Kerusakan lain Tv LG adalah setelah dihidupkan beberapa menit atau beberapa jam tiba-tiba Tv Standby kadang mati total, ini disebabkan power suply sudah melemah akibat pemakaian dan suhu yang panas contohnya LG yang menggunakan STR W6754 ( seperti yang dipakai Tv Sharp )

Ketinggian / over vertikal size akan mengakibatkan cut off pada gambar, contohnya setelah penggantian yoke yang beda nilai ohm vertikalnya gambar dan suara tidak muncul. Caranya besarkan nilai Ohm R ke ground pada out Vertikal setelah muncul gambar diatur lagi melalui service mode.

Hanya berbagi dan semoga bermanfaat

MACAM MACAM KERUSAKAN TV POLYTRON

POLITRON-GM1483

·  OSD tidak ada: silahkan buka R723 dan D732 POLITRON-P in P

·  Tuning geses dan blanking, OSD bagus: cek tuner (digital 5v) rusak salah satunya POLITRON (Regulator TDA8380)

·  B+ tidak stabil (pum up): naikkan Filter 15v di bagian priner regulator jadi 2200uf POLITRON-GM1492

·  Menual Tuner tidak berhenti: Ganti Trafo AFT dengan E08L POLITRON (AN5435=TDA3565)

·  Vertikal tidak bisa diam, V.hight tidak maksimal: ganti AN5435 dan R127 (13k)
POLITRON-BB1740

·  Seolah-olah tuning geser, VIF bagus BI ada terus: cek Transistor Band switch T708 (BC548) POLITRON-PN20123K

·  Protek, distar hidup lalu mati (Vcc bagus): ganti IC 4558 di dekat penguat Vertikal POLITRON-GM1490

·  Phase Horizontal geser (ada garis hitam) hampir ketengah: cek R449 (68) ke pin 12 POLITRON-LFS1465

·  Led channel nyala semua, preset tidak berpungsi: cek R18 (10k) di pin 19 (UPC 1363) POLITRON-PN14123KAG

·  Tidak bisa star, oscilator horizontal tidak ada, VCC bagus: ganti TDA 8841 POLITRON-Lawas

·  Garis-garis hitam tebal naik turun baik posisi AV maupun di Channel: ganti Plyback (FBT)

Problem Tv Digitec

DIGITEC DM1720A1
tdk dpt menyimpan program saat di search meski travo AFT (9074) dan VIF (90P3) bagus ganti; D712 zener 5v dekat ic memory MN12C20ID
DIGITEC BLACK BEUTY BB2071
tegangan 300v dan 115v ada, FBT starnya hanya sebentar TEG 12v u/ ic OSC, horisontal ada tv tetap aja tdk mau star ganti C76;180N di regulator
DIGITEC/POLITRON DM14303
lambat untuk star di sertai gambaq berkedip dan bergoyang serta menyempitya lebar gambar ganti C518;100/35v, C514;330/d5v, C515;680/560pf, R511;5k ohm/1%, R517;15k ohm/1%
DIGITEC DM15031A
pertama kali di nyalakan gambar tampak putih polos dng semua tombol panel tdk berpungsi,terukur tegangan u/ 22v hanya ada 12v sedangkan tegangan 12v hanya terukur 10v ganti; R557; 330 ohm/1watt
POLITRON/DIGITE BLACK BOX SERIES
tv hanya garir vertikal berdiri, dng kondisi komponen bagian horisontal C 2,2/160v dan R 3k9/2watt putus ganti: C390 ato 47n/250v
POLITRON GRAND MASTER GM1481
gambar tdk sinkron dan tampak logo dari stasiun TV tampak ditengah dibatasi garis hitam tebal atas bawa ganti; R452; 50k ohm 1/8 watt
POLITRON/ DIGITEC
yg menggunakan IC TDA 8360/61 kerusakan hanya garis hori sontal mendatar saja meski ic vertikalnya normal ganti; R401; 2m2 ohm
POLITRON MINI MAX SERIES MX1452G
tv hanya kadang-kadang mau star dn sulit u/ menyala ganti; C507; 10/50 dengan 47/100v

BY: MJ electronic


Problem Tv Digitec

DIGITEC-DM142021, MN152451FEL

·  Tegangan VT tidak mau jalan biasanya kerusakan pada resistor R734 33k

·  Kontras tidak berfungsi, kerusakanya ada pada resistor R345 220k dan R436 10k dari ABL DIGITEC- TDA 8361

·  Saat pertama dinyalahkan gambar normal, kemudian gambar menciut terus ada garis Horizontal, kanang kiri kurang, disebabkan kurangnya tegangan 8v: cek rangkaian supply-nya

·  Kadang-kadang tidak nangkap siaran disebabkan tegangan AGC 0: Silahkan di telusuri

·  Vertikal melipat bagian bawa, lama-lama kadang kembali normal: Cek C202 22nf biasanya agak short (pin 52 dari IC TDA8361) DIGITEC- Super ninja

·  warna hilang solusinya adalah: pin 21 dari IC TA8690AN di situ ada resistor 10k terus serikan dengan resistor 10k ke GND, tapi ganti resistor yang 10k ke GND dengan resistor 5k DIGITEC- 143031B

·  Tidak bisa nangkap siaran silahkan cek TR303 dan TR309

·  OSD tidak ada silahkan cek TR712
DIGITEC- DM 1411M

·  Gambar normal suara tidak ada hanya suara gresek-gresek tetapi kadang-kadang suara normal: Cek dioda zener ZD 8v dari pin 55 IC STV2286 DIGITEC- HBM-00-02

·  Gambar tidak muncul hanya ada garis Horizontal di bagian bawa layar, disebabkan karena rusaknya IC Program DIGITEC- DC1402K

·  Gambar terlalu besar, di searching siaran lewat, sedangkan AV bagus, disebabkan karena rusaknya C133 2,2/50v pin 53 dari IC TDA8841, AGC DIGITEC- DM172021

·  Tidak dapat menyimpan program saat di searching meski trafo AFT (9074) dan VIF (9073) masi bagus: Silahkan ganti D712= 5volt di dejat IC memori MN12C201D DIGITEC- Black Bauty BB2071

·  Tegangan 300v dan 115v ada dan flyback star hanya sebentar saja, Tegangan 12v ada untuk IC OSC Horizontal ada, TV tetap aja tidak mau star: silahkan ganti C76 180n diregulator DIGITEC/ politron- DM143031

·  Lambat untuk star disertai gambar yang berkedip dan bergoyang, serta menyempitnya lebar gambar: silahkan ganti C518= 100/35v, C514= 330/35v, C515=680/606pf, R511=5k ohm/1%, R517=15k ohm/1% DIGITEC-DM143031b.

·  Pertama kali dinyalakan gambar tampak putih polos dan semua tombol panel tak berfungsi karena tegangan untuk 22v hanya terukur 12v sedangkan teganan 12v hanya terukur 10v: Silahkan ganti R557= 330 ohm/1watt

kumpulan Skema TV Polytron Terbaru

TV Polytron Kali ini saya akan membagikan kumpulan Skema TV Polytron dengan berbagai model dan tipe. Silakan Kalian download aja semuanya.

Berikut ini beberapa Gambar skema TV Polytron semoga bermanfaat

• Skema tv Polytron Diva  download


• Skema tv polytron 51N21T menggunakan IC tunggal HBT-00-02G vertikal LA78040/STV9302 Download
• Skema tv Polytron Minimax MX5203 menggunakan IC HBM 00-11M serta iC Kroma STV2286H (Program dan Kroma) Download
• Skema tv Polytron Minimax MX5203 menggunakan ic vertikal TDA8174 (Regulator dan vertikal) Download

Service TV Polytron

Beberapa hari yang lalu dapet servisan tv Polytron type MX-5202 yang menggunakan aisy single HBT-00-04G dengan kerusakan estafet alias nruntun alias sambung menyambung alias opo maneh yo? hehehe.....wis pokoke kerusakan nggak satu tok,gitu aja ya! hehehehe...awal kerusakan seperti pada gambar di atas,yaitu gambar blangking putih di sertai penyempitan gambar di kiri kanannya dan LED indikator menyala redup sekali. Kerusakan yang seperti ini karena disebabkan hilangnya/ngedropnya tegangan 5V yang masuk ke pin Vcc CPU aisy single yaitu pada pin 9,kemudian saya cek area tegangan 5V tersebut dan di dapati ada R517=180ohm dalam keadaan terkapar karena terpanggang tegangan dari 30V,dan ada juga diode zener D512=5.6V dalam keadaan short,dan juga satu lagi diode zener 5.6V di bagian PCB panel depan juga short (lupa nomernya aku hehehe....) Setelah penggantian ketiga komponen tadi,saya pun coba nyalakan tv nya untuk melihat reaksinya dan m@k ngik...ngik...ngik....ngik....ngik.....raster tidak muncul di sertai dengan LED yang berkedip-kedip seirama dengan suara tadi,kemungkinan dari FBTnya sumber bunyinya. Kemudian saya lakukan pengukuran tegangan 5V di pin 9 aisy single ini dan di dapati hanya terukur 2.5V saja ck..ck...ck..ck...dan setelah saya ukur resistansinya terhadap ground pin ini adalah SHORT !!!!!........aduuuuuuuhhhh....... Akhirnya pengembaraan pun di lanjutkan di luar meja kerja alias berburu aisy single ke service center POLYTRON di Jl.Diponegoro,Madiun,dan Alhamdulillah stock masih banyak dan harganya relatif terjangkau yaitu Rp75rb saja hehehehe......... Aisy single sudah di tangan dan bergegas pulang kemudian langsung di pasang dan m@k tul...tul...tul...hehehe....begitu suara nyolder aisynya,dengan hati dag dig dug serrr tv pun saya nyalakan dan m@k BYAAKK......,YES!! tv pun sudah nyala normal kembali,dalam keadaan nyala tanpa antena alias bluescreen saya biarkan tv standby sendiri kurang lebih 10/15 menitan lah,naaaaaaah,,......di saat tv standby inilah ada susulan kerusakan lagi,yaitu R517=180ohm menjerit-jerit karena terkapar terpanggang oleh tegangan 30V dan efeknya yaitu kebul-kebul alias terbakar,saya ganti lagi terkapar lagi,saya ganti wattnya yang lebih gede juga terkapar lagi ,weleh,...weleh..

Akhirnya saya pun berdiskusi dengan rekan Ndowie via YM mengadukan tentang permasalahan ini,dan akhirnya di buatlah nota poin-poin pencegahannya dan sudah di buatkan thread di solderkita.com, Forum Komunitas Bengkel Elektronik. Kembali ke permasalahan terbakarnya R517,setelah mengikuti petunjuk nota poin-poin pencegahan dari Kang Ndowie ternyata penyebabnya adalah T506=C1815 sudah gemblung,kemudian saya menggantinya dengan transisitor yang kemampuannya lebih gede yaitu type D400,dan setelah di coba nyalakan tv dalam keadaan standby R517 itu pun sudah tidak terkapar lagi hehehehe...... Permasalahan tidak berakhir di sini,setelah R517 sudah tidak kebul-kebul lagi giliran panel yang nggak berfungsi begitu juga dengan remotnya,jadi tv hanya dalam keadaan standby saja, di ON kan dari panel maupun remot nggak bisa ON,padahal sebelum terjadinya kebakaran R517 tv bisa ON sendiri,setelah KUKUR-KUKUR disik saya pun lakukan pengukuran tegangan di kedua pin krystalnya di dapati masing-masing pin terukur 1.9V dan 1.3V dan ini adalah normal,beralih ke pin RESET aisy single di dapati tegangan sebesar 4.4V berarti normal,naaaaah berarti yang gemblung aisy RESETnya yaitu IC702=KIA7045AP,ternyata terbakarnya R517 tadi telah membuat aisy reset tewas,kemudian saya cabut aisy reset dan saya coba ON kan dari remot/panel ternyata belum respon,kemudian saya paksa reset dengan mengSHORTkan pin 2 dan 3 aisy reset sekejap saja m@k tul.....dan akhirnya bisa ON deh dari remot/panelnya,penggantian aisy reset pun di lakukan dan saya test lagi dengan mengON-OFFkan dari remot sudah respon kembali,panel juga berfungsi kembali hehehehe..... Setelah semua fungsi remot dan panel sudah normal kini giliran masuk ke penyettingan,maklum karena habis ganti aisy single baru kali aja datanya ada yang tabrakan,karena setelah di tv operasikan gambar normal tapi suara bisu hehehehe....adapun setting OPTIONnya adalah : OPTION0 01000001 OPTION1 10010010 OPTION2 00001001 OPTION3 00001100 OPTION4 00010000 OPTION5 00000000 OPTION LANG 00000001 OKE Rekan-Rekan Selamat Berjuang dan Bekerja!!!

Siang tadi dapet telepon dari POS POM Lanud Iswahyudi Maospati untuk memperbaiki televisi di kantor komandan,langsung saja saya ke TKP heehehe.....sampai di tempat saya langsung melakukan pengecekan secara visual,tv saya nyalakan sebentar untuk mengamati reaksinya,jadi keluhannya begitu tv di nyalakan gambar bisa full normal,tapi setelah beberapa menit gambar mulai menunjukan adanya perubahan,gambar mulai menyempit sisi atas dan bawahnya hingga bersisa sekitar 5 cm saja tepat di tengah layar,dugaan pun ke area vertikalnya hehehehe...... Tanpa pikir panjang lagi tv pun langsung saya obrak-abrik,dan di dapati tv ini menggunakan aisy program M37211M2-503SP,aisy kroma TDA8361 dan aisy vertikal TDA3653C,dan saya lakukan pengukuran tegangan di area vertikalnya,dan hasilnya tegangan 24V ada,tegangan output vertikal 15V juga ada,naaaah......berarti mung elko tok iki penyebabe hehehehe.....langsung aja babat habis semua elco di area vertikalnya,dan dengan percaya diri yang sangat tinggi tv langsung saya nyalakan dan M@K BLOOOOOOONG.........!!!!! ternyata masih tetep saja nggak bergeming sama sekali reaksinya hehehehehe.......jadi malu saya hik...hik....hik.... :(( Akhirnya perang gerilya pun di gelar untuk menangkap biang kerok sesungguhnya,di mulai dengan pengecekan semua Resistor yang berhubungan dengan aisy vertikal sampai ke pin V.OUT dan VRAMP aisy TDA8361,dan tertangkaplah si biang kerok kerusakan yaitu R402=330K dalam keadaan putus,fiuuuuh.....akhirnya ketemu juga ya kamu......

Setelah penggantian SEBUAH Resistor tok kuwi pun,akhirnya tv bisa normal kembali hehehehe.......woalah-alah ngertio ngono yo ora tak reboisasi elco-elcone mau yo yo....haduuuuh! yo wis lah ora opo-opo,sing penting oleh tambahan pengalaman hehehehe....

Dapet lagi servisan tv Polytron jadul type DM-1485 dengan keluhan,ketika tv di hidupkan gambar yang tertampil di layar hanya berupa layar putih polos tanpa OSD,tv ini menggunakan IC program HB-11-01/M34300-505SP dan IC kroma TDA8305A dan pertempuran pun di mulai. Pertama saya lakukan pengecekan pada semua tegangan mulai dari B+,24V,185V,16V,tegangan 33V,9v pada IC kroma,5v pada IC program,kesemuanya ada dan normal-normal saja.Haduuuuuh......apanya lagi nih? akhirnya aku berkesimpulan kalo raster noise salju nggak ada berarti sinyal belum sampai masuk ke bagian penguat video,ya udah aku ubeg bagian videonya,naaaaaah......akhirnya ketangkep juga biangnya wakakakaka.....yaitu transistor T311=BC547,langsung aja aku ganti dengan yang baru dan langsung saya coba nyalakan tv dan M@K BYAAAAK......raster langsung muncul beramai-ramai hehehehe......

Raster sudah muncul tapi OSD kok belum nongol-nongol juga,walaaaaah......dapet bonusan lagi nih!!,ubeg lagi bagian H.Sync dan V.Sync nya dan di temukan T712=BC547 dalam keadaan sekarat alias megap-megap nafasnya hehehe.....langsung ganti baru lagi dan coba hidupkan lagi tvnya dan M@K CLIIIIING.......OSD nongol sambil plengah-plengeh kisinan wis konangan wakakakaka....... Akhirnya garapan udah kelar dan terus nompo bayaran,pulang pun dengan senyum yang lebar wakakakaka.......OKE REKAN-REKAN SUKSES SELALU BUAT ANDA SEMUA!!!

Kemarin siang dapet panggilan servis lagi di Ds.Kauman,Karangrejo dengan tv Polytron type PN 14323KFA yang menggunakan aisy program HBK-00-01,aisy kroma TDA8841,aisy vertikal LA7840 dengan keluhan tv tidak bisa hidup,jadi hanya led indikatornya saja yang menyala,saya coba pencet tombol POWER di remot kontrolnya lampu led bereaksi tapi kembali ke posisi standby lagi,begitu pun jika tombol PROG+ di panel tv di pencet.Kecurigaan saya pun tertuju pada elco untuk tegangan 50V nya,eeeiiiiittt......ternyata salah,si elco masih segar bugar rupanya hehehe.......kemudian beralih ke rangkaian vertikal,di sini pun nggak ada yang mencurigakan,hmmmmm.....akhirnya pemeriksaan pun saya alihkan ke area aisy programnya,saya lakukan pengukuran tegangan pada pin Vcc nya dulu,alangkah terkejutnya aku,karena saya dapati tegangan pada pin Vcc nya cuma 3.4V saja,padahal normalnya 5V,hmmm....ada yang ngorupsi nih tegangan wakakakaka......saya telusuri satu per satu jalur tegangan Vcc nya dan sampailah pada komponen L510:0.33ohm,di sinilah kejanggalan terjadi.

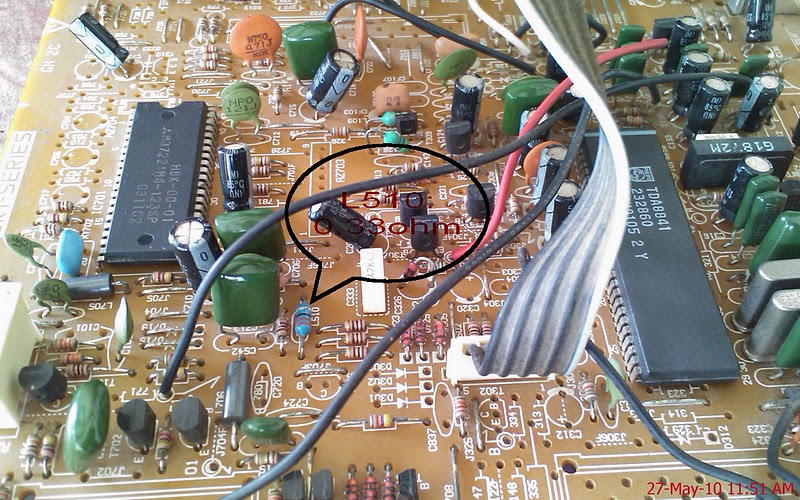

Rupanya L510 yang menghubungkan antara pin Vcc aisy program dengan tegangan 5V tersebut putus tus tus tus.......yang membuat kinerja aisy program abnormal,karena di pasaran nggak ada L kayak gini,ya udah saya ganti saja dengan R 1/4watt:1ohm saja.Dan alhamdulillah tv pun bisa beroperasi dengan normal kembali.SUKSES BUAT REKAN_REKAN SEMUA!!!

 Awalnya kasus ini kasus yang bikin pusing juga,tapi begitu ketahuan biang keroknya hehehehe..........sebenarnya kasus yang kriuk-kriuk hehehehe........ Siang ini ada garapan tv Polytron type MX-20323 dengan kerusakan tv bila di hidupkan selalu kembali ke posisi standby alias terprotek.Cek visual pun di lakukan,dan di dapati elco C507=10uf/63V dan elco-elco di area 14V pada menggembung semua,kontan langsung saja saya ganti semua elco-elco tersebut,dan penyolderan ulang saya lakukan dulu di area vertikal,regulator,horizontal,dan area output regulatornya,baru tv saya coba nyalakan,waduuuuuuuuh.......ternyata nggak ada efeknya,eeeee.....la dalah!!! opone maneh iki? kemudian pemeriksaan berpindah ke area vertikalnya di mana di sini sumber rangkaian proteknya,semua elco pun saya reboisasi di area ini,kemudian tv saya coba nyalakan,akan tetapi tetap nihil hasilnya :(( :(( Saya coba ganti STV2286C nya juga nggak ngefek sama sekali byuh....byuh....byuh.... Saya cek semua tegangan juga normal semua,hanya saja tegangan pada pin SDA dan SCL nya hanya terukur 2,7V saja,hmmmm....there is something wrong here. Kemudian saya periksa semua R dan ZD/D di semua rangkaian,dan sampailah pada R807 =82K,saya dapati dalam keadaan putus,langsung saja saya ganti tuh Resistor dan saya coba nyalakan dan M@K BYAAAAK.........tv langsung hidup normal......IIIIIYEEEEESSSSSSS!!!! senangnya hatiku hehehehe. Rupanya putusnya R807 tadi membuat tegangan ABL menjadi drop kontan saja aisy program menganggap ada kesalahan dan langsung mengaktifkan system proteknya,eeealaaah... alahh,ternyata kok kemriuk begini ya wakakakakkaka..........

Sore tadi dapet panggilan service tv di rumahnya Bapak H.Surat Ds.Sambirembe Kec.Karangrejo,Magetan.Adapun tv nya merk Polytron dengan type MX5136 dengan kerusakan raster hanya terbuka beberapa centimeter saja di tengah-tengah layar di sertai dengan efek garis-garis horizontal(seperti terlihat pada gambar). Tv ini menggunakan IC program HBM-00-01 dan IC kroma STV2247C adapun sumber kerusakannya adalah di rangkaian vertikalnya,tepatnya pada D401=IN4002 yang sudah nggak waras :D di ukur dengan multitester diode ini menunjukan baik-baik saja,tapi begitu di kasih tegangan baru ketahuan gemblungnya wakakakakaka........! Setelah penggantian Diode tersebut raster tv pun normal seperti sedia kala.OKE rekan-rekan SUKSES SELALU.

Siang tadi mendapat servisan tv Polytron generasi Minimax type MX5217,dengan kerusakan gambar menyempit horizontal bagian kiri kanannya,remote dan panel tak berfungsi,raster pun gak ada hanya blank putih polos.Setelah melakukan pengecekan secara visual,akhirnya dapet petunjuk biang keroknya yaitu R517=180ohm terbakar,ohh...iya tv ini menggunakan IC tungggal type HBT-00-02G,IC vertical STV9302 dan Tr FET 7N65C.Kembali ke permasalahan,R517 ini berhubungan dengan T504=C2328A yang setelah di test juga error alias short circuit,dimana transistor ini berfungsi menyuplai tegangan 5V ke IC HBT-00-02G.Pada awalnya kerusakan tv ini hanya susah di hidupkan alias terprotek,bisa hidup sebentar terus kembali lagi ke posisi standby,setelah penggantian elco C402=1uf/50V,permasalahan teratasi tetapi setelah beberapa menit timbul masalah gambar menyempit tersebut,dengan di tandai mengebulnya R517 tersebut.Segera saya ganti transistor T504=C2328A,R517=180ohm,dan disebelahnya ada diode zener D512=5,6V juga ikut short,setelah saya ganti semua komponen yang bermasalah tersebut,kini giliran pengecekan nilai resistansi antara pin 5v IC HBT-00-02G terhadap GND,karena kemungkinan terbakarnya R517 tersebut karena masih terjadi hubungsingkat dijalur 5v tersebut,walhasil benar antara jalur 5V dan GND masih terkonek alias short,ubeg lagi di semua komponen yang berhubungan dengan jalur 5v,ternyata masih ada 1 biang kerok ngumpet di board panel tv di bawah CRT yaitu diode zener D703=5,6v short juga,langsung ganti dengan yang baru dan cek lagi nilai ohm antara jalur 5V dan GND sudah tidak konek lagi,setelah cek ulang sudah tidak ada yang bermasalah persiapan untuk pengetesan dan MAK BYAK..........Tv nyala normal,si R517 pun sudah tidak merokok lagi heheheheh..........OKE SUKSES BUAT SEMUA

Kemarin saya dapet servisan 2 tv Polytron dengan type MX51323 dan MX20323,kedua-duanya sama-sama menggunakan mainboard generasi minimax.Untuk type MX51323 mengalami kerusakan mati total dengan kondisi hanya bagian audio saja yang mendesah,gambar nggak muncul,dan lampu led waktu pertama di nyalakan sangat redup sekali,tapi bila dibiarkan dalam kondisi ON terus selang beberapa puluh menit baru bisa nyala sendiri,sedangkan untuk type MX20323 mengalami kerusakan gambar dan suara normal,tapi selang beberapa puluh menit di nyalakan gambar tiba-tiba hilang seperti kehilangan sinyal dari antenanya(noise semut) dan sesekali kehilangan H.HOLD,tombol panel dan remote pun kehilangan fungsinya alias tak merespon sama sekali.Kerusakan di kedua tv ini berbeda tapi sumber kerusakan adalah sama,untuk type MX51323 diode D522=IN4002 pada bagian regulator 14v dalam keadaan mati,sedangkan type MX20323 D522=IN4002 dalam keadaan setengah short/bocor,setelah penggantian diode tersebut kedua tv pun bisa normal kembali,jangan lupa solder ulang dan reboisasi elco di area ini bagi saya wajib di lakukan hehehehe......

Beberapa hari yang lalu saya dapet servisan tv merk POLYTRON generasi Minimax yang sudah menggunakan DIPE engine type MX52P65L,dengan keluhan tv tidak bisa hidup bertahan lama,setiap 5 sampai 10 menit tv akan kembali ke posisi standby/terprotek,kadang juga susah bila di hidupkan.Seperti biasa terlebih dahulu aku lakukan penyolderan ulang pada bagian regulator,horizontal,dan vertikal,tak lupa cek elco-elco yang nggak beres,seperti C507=10uf/63v yang menggembung,yang kemudian saya ganti dengan 100uf/100v,dan juga beberapa elco pada output regulator 14v nya,dan kemudian saya coba nyalakan tv,akan tetapi permasalahan belum juga teratasi,tv masih tetap kembali ke stanby,hmm....apa lagi yang rusak ya? akhirnya saya hidupkan tv dan saya ukur tegangan protek pada IC programnya yang ternyata terukur hanya 2,4V saja,padahal normalnya sekitar 5V,ya udah saya telusuri aja jalur protek tersebut yang akhirnya menuju ke rangkaian vertikal,di situ ada C415=10uf/50v,sekilas memang masih kelihatan bagus tapi begitu saya lepas,ternyata bocor bagian bawahnya,langsung aja saya ganti elco tersebut,dan saya hidupkan tv,BYAAK...tv pun nggak mati-mati lagi,YES! ALHAMDULILLAH,langsung bayaran he he he,semoga kesuksesan selalu tercurah buat rekan-rekan semua!
