Selain tangguh, rangkaian ini mudah dalam membuatnya.
Rngakaian ini bisa dihubungkan dengan radio, TV, stereo atau perangkat lain.
rangkaian ini juga dilengkapi dengan input untuk record
player, guitar, microphone, dan lain-lain. Jika ditambahkan low pass filter pada
input, alat ini bekerja layaknya mini subwoofer. Skema rangkaian yang disajikan

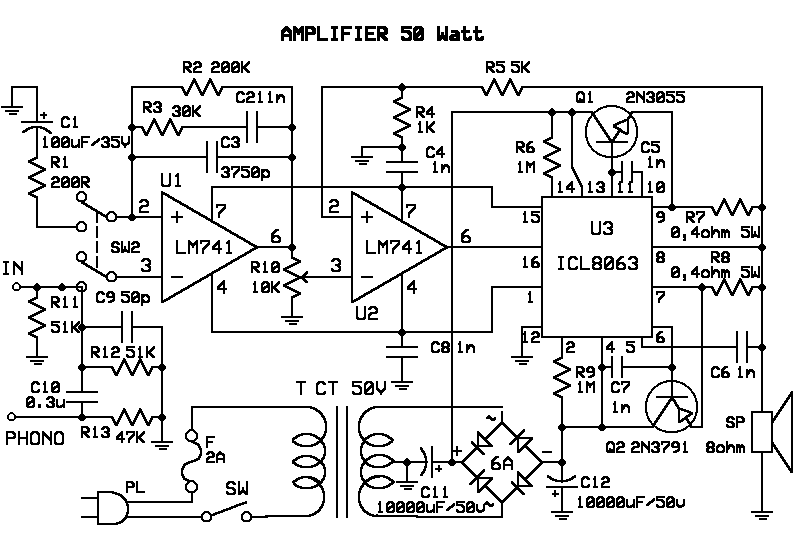

akan menuntun anda dalam mewujudkan Amplifier 50 watt, sselamat mencoba.
Daftar Komponen :
|
|||
R1 | : 200R 1/4W | C4, C6, C5, C7, C8 | : 1nF |
R2 | : 200K 1/4W | C9 | : 50pF |
R3 | : 30K 1/4W | C10 | : 0,3uF |
R4 | : 1K 1/4W | C11, C12 | : 10000uF/50V |
R5 | : 5K 1/4W | U1, U2 | : IC 741 Op Amp |
R6, R9 | : 1M 5% 1/2W | U3 | : ICL8063 |
R7, R8 | : 0,4 ohm 5W | Q1 | : 2N3055 NPN Power Transistor |
R10 | : 10K Pot | Q2 | : 2N3791 PNP Power Transistor |
R11, R12 | : 51K 1/4W | D | : 250V 6A Bridge Rectifier |
R13 | : 47K 1/4W | T | 50V Center Tapped 5A Tranformer |
C1 | : 100uF/35V | F1 | : 2A Fuse |
C2 | : 11nF | SPEAKER | : 8 ohm 50W |
C3 | : 3750pF | Heatsinks For Q1 and Q2 |
